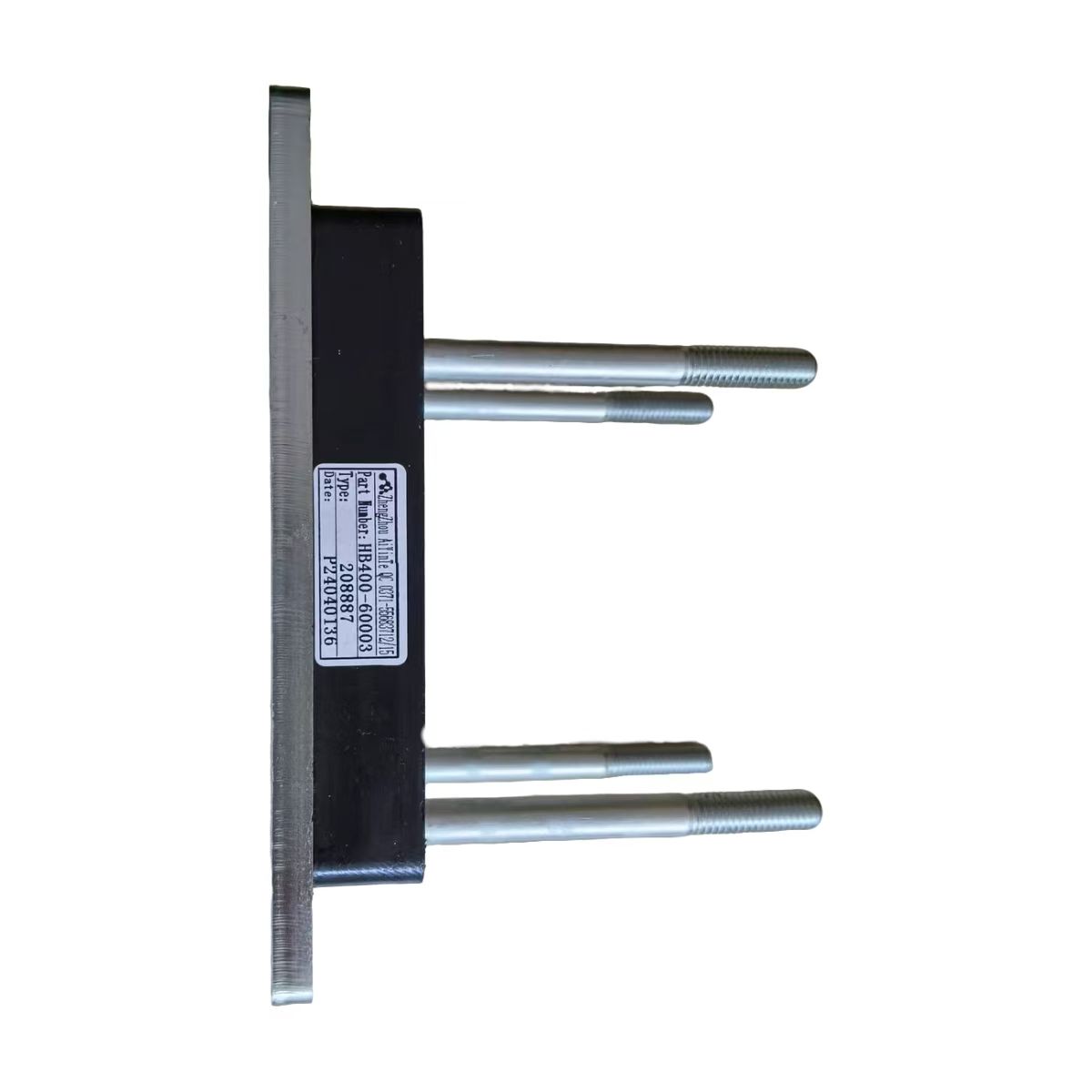

Shacman Truck üçün FAST Hidravlik Gecikdirici Damping Plitəsi

Shacman Truck üçün FAST Hidravlik Gecikdirici Damping Plitəsi Skyond tərəfindən təchiz edilmiş, Çindəki zavodumuzda istehsal olunan montaj və qoruyucu komponentdir. Bu amortizasiya lövhəsi X5000, X6000 və M3000S seriyaları daxil olmaqla Shacman ağır yük maşınlarında, eləcə də Sinotruk HOWO, Yutong və Yaxing kimi FAST gecikdiriciləri ilə təchiz olunmuş digər markalarda olan FAST hidravlik gecikdirici sistemlərində pnevmatik mütənasib idarəetmə klapan üçün nəzərdə tutulmuşdur. Gecikdirici sönümləmə lövhəsi bilavasitə nəzarət klapanının gövdəsi komplektinə quraşdırılır və gecikdirici yağ qabına daxil olan hava təzyiqini tənzimləyən mütənasib klapanı təmin edir. Bu təzyiq nəzarəti iş kamerasına yağ axınını təyin edir, bu da öz növbəsində əyləc momentini idarə edir. Aşınmış və ya əskik bir sönümləmə lövhəsi həddindən artıq vibrasiyanın dəqiq klapana çatmasına imkan verir ki, bu da nizamsız əyləc, gecikmə və ya tam klapan nasazlığına səbəb olur. Onun Retarder Damping Plate ilə əvəz edilməsi avtomobilin daha təhlükəsiz yavaşlaması üçün stabil klapan işini və ardıcıl hidravlik qüvvəni bərpa edir.

Məhsul Üstünlükləri

Mütənasib klapanı vibrasiyaya qarşı qoruyur.

Shacman Truck üçün FAST Hidravlik Gecikdirici Söndürmə Plitəsi elektromaqnit mütənasib klapanı gecikdirici klapan gövdəsinə möhkəm tutur. Bu, yol vibrasiyası və avtomobilin sıçraması nəticəsində yaranan klapan hərəkətinin və ya siqnal təhrifinin qarşısını alır, gecikdiricinin sürücü əmrlərinə ardıcıl cavab verməsini təmin edir.

Komponentin xidmət müddətini uzadır.

Mütənasib klapana çatmazdan əvvəl şok və vibrasiya enerjisini udmaqla sönümləmə lövhəsi klapanın spool, yaylar və solenoidlər kimi daxili komponentlərinin aşınmasını azaldır. Bu, avtomobilin istismar müddəti ərzində daha uzun xidmət intervalları və daha az klapan dəyişdirilməsi deməkdir.

Kompozit metal-rezin konstruksiya.

Polad boşqab sərt montajı və klapanın dəqiq yerləşdirilməsini təmin edir, birləşdirilmiş rezin təbəqə isə yüksək tezlikli vibrasiyanı udur. Bu inteqrasiya edilmiş dizayn ayrıca montaj mötərizələri və izolyatorlara ehtiyacı aradan qaldırır, klapanların yığılmasını sadələşdirir və potensial nasazlıq nöqtələrini azaldır.

Retarderin əsas əyləc üstünlüklərini qoruyur.

Stabil mütənasib klapan gecikdiriciyə tam əyləc potensialını aşınmasız yavaşlamağa, termal solmaya yol vermədən ardıcıl performansa və xidmət əyləcləri və təkərlərinə azaldılmış gərginliyə imkan verir. Donanma operatorları üçün bu, aşağı texniki xidmət xərcləri və təkmilləşdirilmiş yanacağa qənaət deməkdir.

Birbaşa OEM dəyişdirilməsi.

Montaj dəlikləri, boşqab qalınlığı və ümumi ölçülər orijinal avadanlıq spesifikasiyasına uyğundur. Quraşdırma klapan gövdəsinə və ya ətrafdakı komponentlərə heç bir dəyişiklik tələb etmir.

Əsas Spesifikasiyalar

Dampingin rolu nədir?

Shacman Truck üçün FAST Hidravlik Gecikdirici Damping Plate gecikdirici idarəetmə sistemində üç əsas funksiyaya xidmət edir:

Təhlükəsiz montaj. Plaka elektromaqnit mütənasib klapanı gecikdirici klapan gövdəsinə möhkəm bağlayır. Bu mexaniki fiksasiya klapan və onun pnevmatik və elektrik əlaqələri arasında dəqiq uyğunluğu təmin edərək, avtomobilin vibrasiyası altında klapanın sürüşməsinin və ya boşalmasının qarşısını alır.

Vibrasiya sönümləmə.İnteqrasiya edilmiş rezin təbəqə yoldan və ötürücü sistemdən şok və vibrasiya enerjisini udur və udur. Bu sönümləmə olmadan vibrasiya birbaşa klapanın daxili komponentlərinə makaraya, yaylara və solenoidlərə ötürür və vaxtından əvvəl aşınmaya, qeyri-sabit reaksiyaya və ya tam nasazlığa səbəb olur.

Siqnal bütövlüyünün qorunması.Klapanı vibrasiyadan təcrid etməklə, gecikdirici sönümləmə lövhəsi saxta siqnalların və ya siqnal təhrifinin elektron idarəetmə blokuna çatmasının qarşısını alır. Proporsional klapan hava təzyiqini tənzimləmək üçün ECU-dan gələn dəqiq elektrik siqnallarına əsaslanır. Vibrasiyadan qaynaqlanan təmas sıçrayışı və ya aralıq əlaqələr ECU-nun klapan mövqeyini səhv şərh etməsinə səbəb ola bilər ki, bu da əyləc momentinin düzgün tətbiq olunmamasına səbəb ola bilər.

Sürücü üçün bu, sabit sürətlə enmə funksiyasından tam işə salınmış əyləc rejimlərinə qədər bütün gecikdirici iş rejimlərində proqnozlaşdırıla bilən, xətti əyləc reaksiyasına çevrilir.

Məhsulun tikintisi haqqında

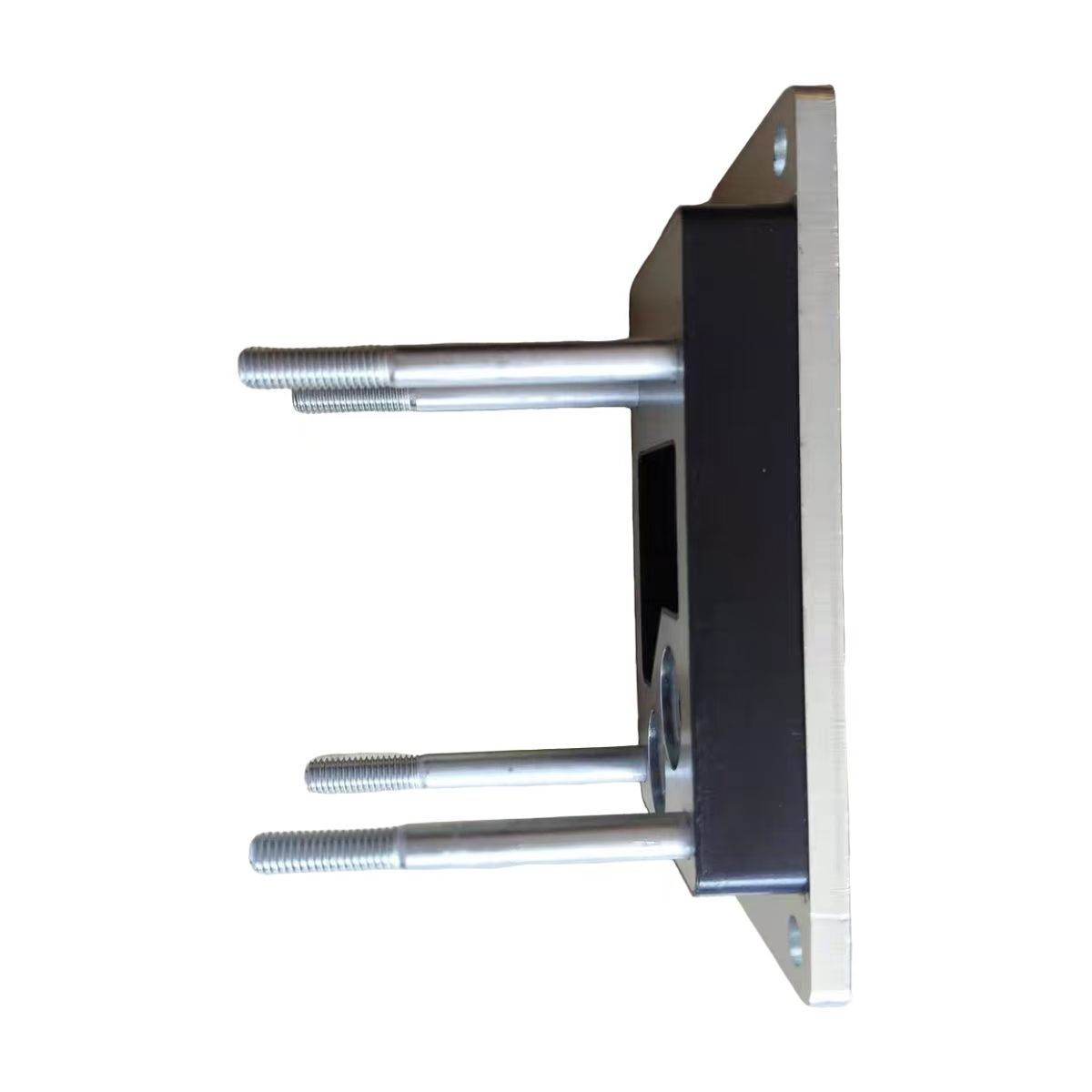

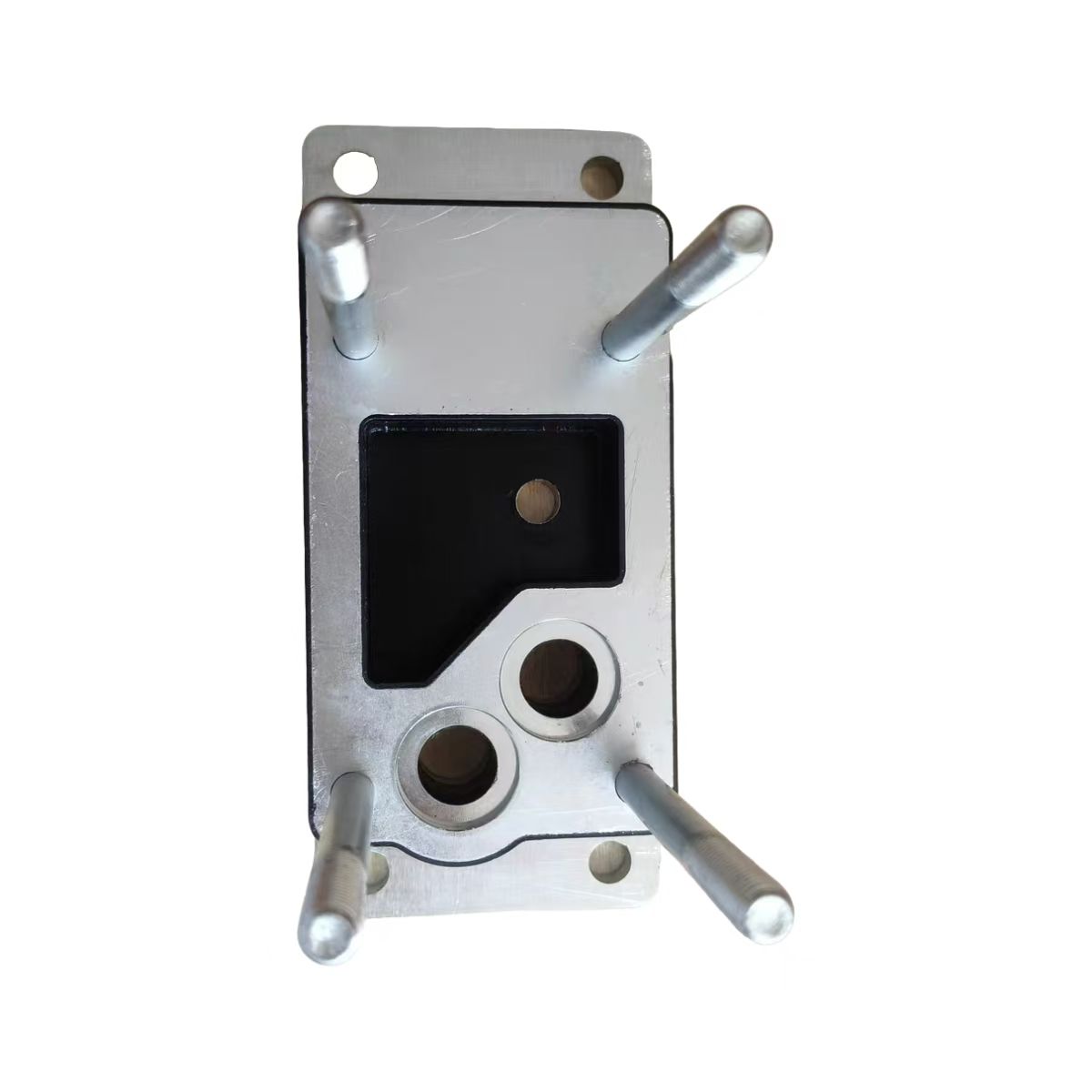

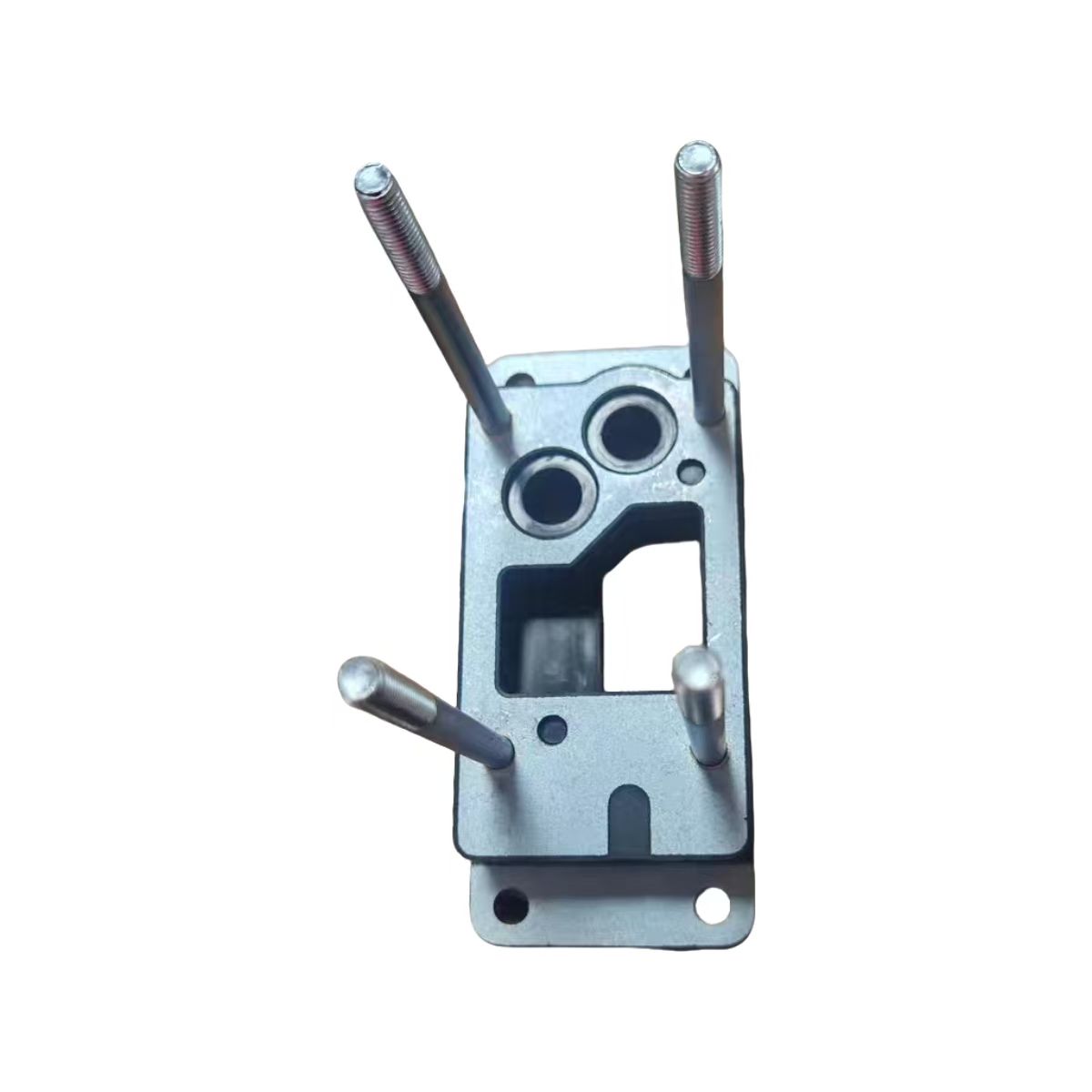

Bu Gecikdirici Damping Plitəsi kompozit konstruksiyaya malikdir: rezin sönümləmə təbəqəsinə yapışdırılmış karbon polad Q235 boşqab.

Karbon polad Q235 boşqab.Bu konstruktiv dərəcəli polad proporsional klapanı etibarlı şəkildə quraşdırmaq üçün lazım olan sərtliyi təmin edir. Montaj boltlarının sıxma qüvvələri və avtomobildən gələn vibrasiya yükləri altında əyilmə və deformasiyaya qarşı müqavimət göstərir. Polad boşqab klapan gövdəsinə nisbətən klapanın dəqiq istiqamətini saxlayır, pnevmatik və elektrik birləşmələrinin düz qalmasını təmin edir.

Rezin yumşaldıcı təbəqə.Elastomer təbəqəsi yüksək tezlikli vibrasiya enerjisini udur və onu istiliyə çevirir, bu da boşqab vasitəsilə yayılır. Bu rezin birləşmə qışda soyuq başlanğıcdan uzun enişlər zamanı gecikdirici sistemin davamlı istiliyinə qədər ağır yük maşınlarının istismarında rast gəlinən temperatur diapazonunda sönümləmə xüsusiyyətlərini qorumaq üçün hazırlanmışdır.

Kompozit dizayn üstünlüyü.Metal və kauçuku vahid vahiddə birləşdirərək, sönümləmə lövhəsi bir kompakt komponentdə həm konstruktiv montajı, həm də vibrasiya izolyasiyasını təmin edir. Bu, ayrıca montaj mötərizələrinə və rezin izolyatorlara ehtiyacı aradan qaldırır, klapan montajını sadələşdirir və potensial nasazlıq nöqtələrini azaldır.

Uyğun Gecikdirici Modellər və Avtomobil Tətbiqləri

Shacman yük maşını üçün FAST hidravlik gecikdirici sönümləmə lövhəsi FAST hidravlik gecikdirici modellərinin tam çeşidinə uyğundur:

1. FH400B (seriya qoşulma). Transmissiyaya uyğun olaraq quraşdırılır, boşluq seriyalı quraşdırmaya imkan verən avtomobillər üçün uyğundur.

2. FH240B. Aşağı at gücü tətbiqləri üçün kompakt seriyalı əlaqə modeli.

3. FHB320B (paralel qoşulma). Ötürücü ilə yanaşı quraşdırılır, güc qurğusu (PTO) interfeysini qoruyur.

4. FHB400B. Daha yüksək tutumlu paralel qoşulma modeli.

Bu gecikdirici modellər zavodda və ya dilerdə quraşdırılıb:

1. Shacman X5000, X6000, M3000S və digər Shacman ağır yük maşınları

2. Sinotruk HOWO seriyası

3. Yutong və Yaxing avtobusları və vaqonları

4. FAST gecikdiricilərindən istifadə edən digər ticarət avtomobil markaları

Seminarlar və donanma operatorları üçün Retarder Damping Plate inventar idarəetməsini sadələşdirərək çoxsaylı gecikdirici modelləri və avtomobil tətbiqlərini əhatə edən tək SKU təmin edir.

Quraşdırma və Baxım

Retarder Damping Plakasının dəyişdirilməsi təfərrüatlara diqqət yetirməyi tələb edir:

Professional quraşdırma tövsiyə olunur

İş gecikdirici idarəetmə klapanının gövdəsinin sökülməsini əhatə edir. FAST gecikdirici xidməti təcrübəsi olan bir texnikin dəyişdirmə əməliyyatını yerinə yetirməsini tövsiyə edirik.

Torkun spesifikasiyası

Montaj boltları bir fırlanma anı açarı ilə müəyyən edilmiş fırlanma momentinə qədər sıxılmalıdır. Həddindən artıq sıxma klapan gövdəsinə və ya sönümləmə lövhəsinə zərər verə bilər; az sıxma hərəkətə və vibrasiyaya imkan verir.

Əlaqədar komponentləri yoxlayın

Klapanı çıxararaq, mütənasib klapanın özünü zədələməsini yoxlayın. O-ring möhürünü sərtlik, çatlama və ya deformasiya üçün yoxlayın və lazım olduqda dəyişdirin.

Quraşdırıldıqdan sonra funksiya testi

Yenidən yığıldıqdan sonra, normal əyləc gücünü və hava və ya yağ sızmasının olmadığını təsdiqləmək üçün bütün iş rejimləri üzrə sabit sürəti və hər bir əyləc mərhələsini sınayın.

Quraşdırmaların əksəriyyəti təcrübəli texnik tərəfindən bir saatdan az müddətdə tamamlana bilər.

Skyond Keyfiyyətə necə nəzarət edir və sınayın?

Skyond tərəfindən təchiz edilmiş Shacman yük maşını üçün hər bir FAST Hidravlik Gecikdirici Damping Plitəsi göndərilməzdən əvvəl yoxlanılır:

Ölçü yoxlaması.Lövhənin montaj deşiklərinin yerləri, qalınlığı və ümumi ölçüləri düzgün yerləşdirilməsini təmin etmək üçün OEM spesifikasiyasına uyğun olaraq yoxlanılır.

Rezin bağın bütövlüyü. Kauçuk təbəqənin boşluq və ya ayrılma olmadan polad təbəqəyə düzgün yapışması yoxlanılır.

Səthi bitirmə.Polad boşqab quraşdırmaya və ya xidmət müddətinə təsir edə biləcək buruqlar, iti kənarlar və ya korroziyaya görə yoxlanılır.

Nümunə testi. Hər partiyadan təsadüfi nümunələr sönümləmə performansını yoxlamaq üçün sıxılma və vibrasiya sınaqlarına məruz qalır.

Skyond-da Qabaqcıl İstehsalat

Skyond dəqiq maşın və avtomatlaşdırılmış istehsal xətləri ilə təchiz olunmuş müasir istehsal müəssisəsi fəaliyyət göstərir. Fabrikimiz Shacman Truck üçün FAST Hidravlik Gecikdirici Damping Plitəsi və ardıcıl keyfiyyət standartlarına uyğun digər dəqiq komponentlər istehsal etməyə qadirdir.

Dəqiq CNC emal. CNC avadanlıqlarımız dəqiq spesifikasiyalara uyğun olaraq metal komponentlərin kəsilməsi və formalaşdırılması ilə məşğul olur. Söndürmə lövhəsi üçün bu, dəqiq montaj dəliklərinin yerlərini, boşqabın ardıcıl qalınlığını və klapan gövdəsinə düzgün uyğunluğu təmin edir. Ölçü dəqiqliyi quraşdırma asanlığına və plitənin vibrasiya altında klapan hizasını saxlamaq qabiliyyətinə birbaşa təsir göstərir.

Avtomatlaşdırılmış montaj və keyfiyyətə nəzarət. Avtomatlaşdırılmış proseslər insan səhvlərini azaldır və istehsal proseslərində ardıcıl tikinti keyfiyyətini təmin edir. Hər bir partiya xammalın yoxlanılmasından hazır məhsulun sınaqdan keçirilməsinə qədər bir çox mərhələdə yoxlamadan keçir.

Xüsusi rezin bağlama xətti. Rezin amortizator təbəqəsi boşluqlar və təbəqələşmə olmadan düzgün yapışmanı təmin edən idarə olunan proseslərdən istifadə edərək polad lövhəyə yapışdırılır. Bu birləşmə bütövlüyü lövhənin xidmət müddəti ərzində vibrasiya sönümləmə performansı üçün çox vacibdir.

Test avadanlığı. Yüksək dəqiqlikli ölçmə alətləri və elektrik test cihazları simulyasiya edilmiş iş şəraitində məhsulun performansını yoxlayır. Hər bir partiyadan təsadüfi nümunələr sönümləmə xüsusiyyətlərinin spesifikasiyalara uyğun olduğunu təsdiqləmək üçün sıxılma və vibrasiya sınaqlarına məruz qalır.

İstehsal gücü. Obyektimiz ardıcıl keyfiyyəti qoruyarkən toplu sifarişləri yerinə yetirmək üçün geniş miqyaslı istehsalı dəstəkləyir. Həcmli daşıma tələb edən donanma operatorları və ticarət şirkətləri üçün istehsalı müvafiq olaraq genişləndirə bilərik.

Qlobal Çatdırılma və Logistika

Skyond Rusiya, Mərkəzi Asiya, Cənub-Şərqi Asiya, Afrika, Cənubi Amerika və digər regionlara ixrac edir. Logistika komandamız idarə edir:

1. Tranzit zamanı zədələnmənin qarşısını almaq üçün konteynerin düzgün mühafizəsi ilə yüklənməsi

2. Rahat rəsmiləşdirmə üçün gömrük sənədləri

3. Effektiv beynəlxalq daşıma üçün əsas limanlara istiqamətləndirmə

Shacman Truck üçün FAST Hidravlik Gecikdirici Damping Plitəsi üçün ən normal sifarişlər ödənişin təsdiqindən sonra 7-45 gün ərzində göndərilir. Müntəzəm tələbləri olan müştərilər üçün daha sürətli çatdırılma üçün biz planlaşdırılmış daşımalar təşkil edə və ya ekspeditor anbarlarında inventar saxlaya bilərik.

Ümumi suallar

S1: Hansı hissə nömrələri bu sönümləmə lövhəsinə uyğun gəlir?

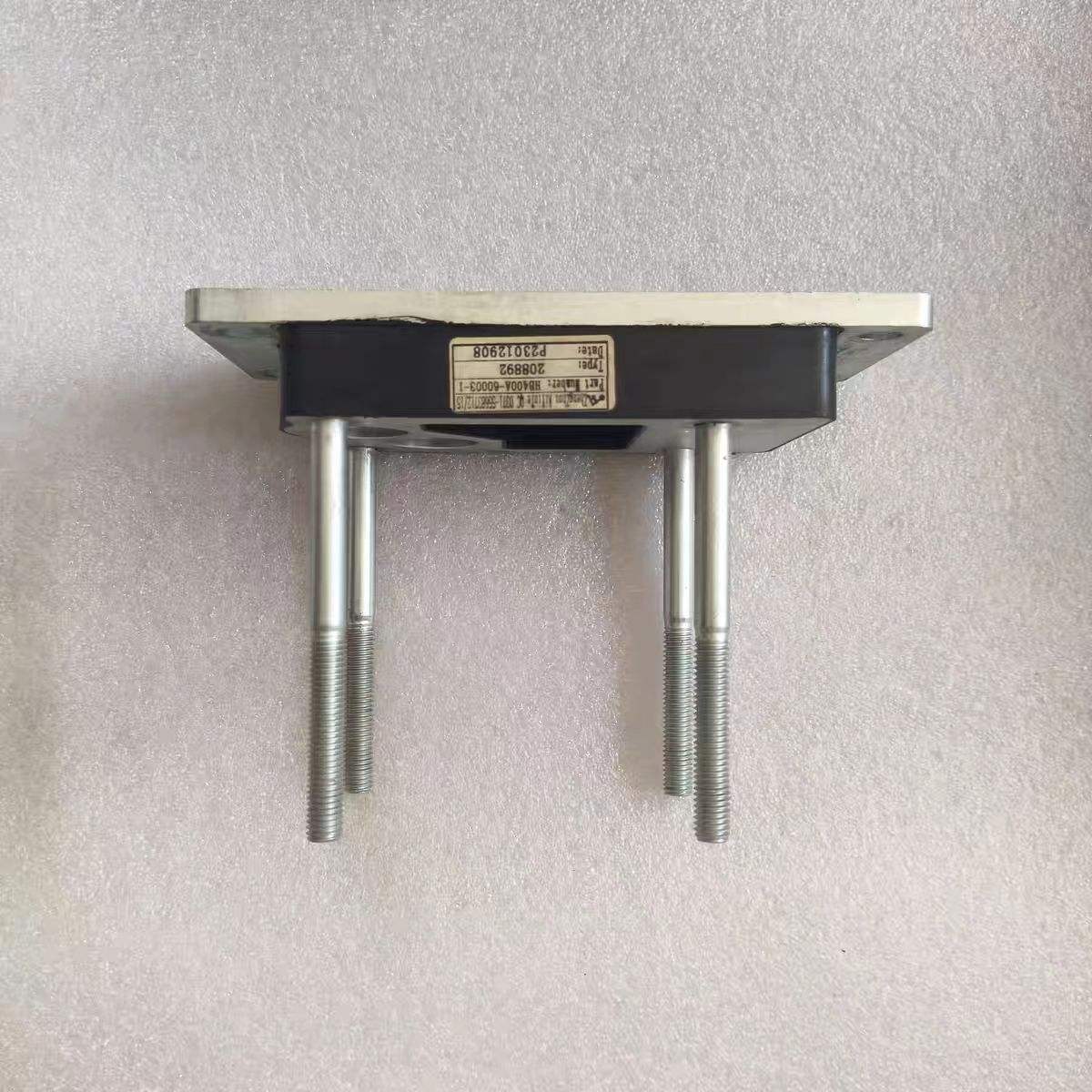

Amortizasiya lövhəsi HB400-60003 və HB400-60002 olaraq mövcuddur. Damping lövhəsi olan tam mütənasib klapan montajı HB400-60001-dir.

S2: Bu sönümləmə lövhəsinin yük maşınıma uyğun olduğunu necə təsdiq edə bilərəm?

Retarder gövdəsindəki identifikasiya lövhəsindəki gecikdirici modelini yoxlayın. Uyğun modellərə FH400B, FH240B, FHB320B və FHB400B daxildir. Alternativ olaraq, FAST və ya Shacman elektron hissələri kataloqunda dəqiq uyğunlaşma üçün avtomobilinizin VIN kodunu təchizatçınıza təqdim edin.

3-cü sual: Damping lövhəsi ilə birlikdə nəyi əvəz etməliyəm?

Mütənasib klapanın zədələnməsini yoxlayın. O-ring möhürünü köhnəlmə və ya aşınma üçün yoxlayın və lazım olduqda dəyişdirin.

S4: Bunu özüm quraşdıra bilərəmmi?

İş gecikdirici idarəetmə klapanının gövdəsini əhatə edir. Düzgün fırlanma momenti və funksiya testini təmin etmək üçün FAST gecikdirici xidmət təcrübəsi olan bir texnik tərəfindən quraşdırmanı tövsiyə edirik.
